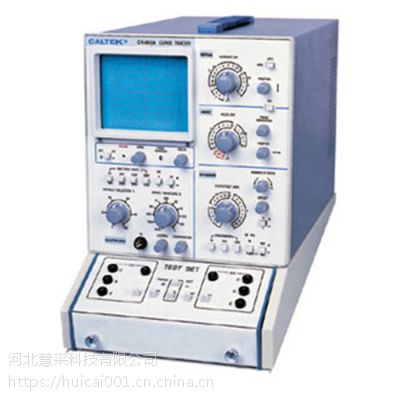

CA4810A半导体管图示仪是一种用示波管显示半导体器件的各种特性曲线的仪器，并可测量低频静态参数。是从事半导体管研究制造及线电领域工作者的一种的仪器集电扫描电源电压范围：0～500V电流范围：0.1A～10A功耗电阻：0～500kΩ分11档阶梯电压范围：0.05V/～2V/具有双簇显示功能***场效应管配对和测试功能5kV高压测试台垂直轴偏转系数集电电流范围20μA/DIV～1A/DIV 分15档，误差不超过&plun;3%二管反向漏电流0.2μA/DIV～10μA/DIV 分6档2μA/DIV～10μA/DIV，误差不超过&plun;3%0.2μA/DIV～1μA/DIV，误差不超过&plun;10%2μA/DIV档干扰≤0.5V/DIV基电流或基源电压20mV/DIV，误差不超过&plun;3%，偏转倍率×0.5，误差不超过&plun;10％水平轴偏转系数集电电压范围0.05V/DIV～50V/DIV 分10档，误差不超过&plun;3%二管漏电流电压范围100V/DIV～500V/DIV 分3档，误差不超过&plun;5%（选配5kV高压测试台）基电压范围0.05V/DIV～2V/DIV ，分6档，误差不超过&plun;3%基电流或基源电压0.1V/DIV误差不超过&plun;3%阶梯电流阶梯电流范围1μA/～0.1A/，分16档，误差不超过&plun;5%阶梯电压范围0.05V/～2V/ ，分6档，误差不超过&plun;5%串联电阻1kΩ、10kΩ、100kΩ分3档，误差不超过&plun;5%每簇数4～10连续可调阶梯电流不小于&plun;1DIV每秒数200（市电频率为50Hz）阶梯性正或负阶梯形式连续或单簇集电扫描电源集电扫描电源的电流0～5V档： 10A0～20V档： 2.***0～100V档： 0.***0～500V档： 0.1A功耗电阻0～500kΩ分11档10Ω～500kΩ误差不超过&plun;10%0.5Ω～2.5Ω误差不超过&plun;20%长度341毫米宽度510毫米高度251毫米重量13.5Kg用户使用手册高压测试台（选配）电源线合格证AC 输入电压220 VAC &plun;10%AC 输入频率50 Hz&plun;2Hz视在功率非测试状态：约50VA功率：约110VA

WQ4832晶体管特性图示仪WQ4832型晶体管特性图示仪WQ4832型晶体管特性图示仪采用示波管显示半导体器件的各种特性曲线。本仪器具有二簇曲线显示，双向集电扫描功能，可以对被测半导体器件的特性进行对比分析，便于晶体管的配对。设有5kV高压装置。本仪器适用于各种半导体三管、二管、场效应管、可控硅、稳压二管、及三端稳压器等器件的测试。Ｙ轴偏转因数：集电电流范围（IC）0.5μA/div—1A/div 分２０档　　（IR）50nA/div—1μA/div 分５档　　基电流或基源电压（　 ）0.01V/div　　外接输入0.01V/divＸ轴偏转因数：集电电压范围（VC）10mV/div—50V/div 分12档(VD) 500V/div基电流或基源电压（ ）0.01V/div外接输入 0.01V/div阶梯信号阶梯电流范围：0.5μA/--100mA/ 分17档阶梯电压范围：0.05V/—1V/ 分5档串联电阻：O、10KΩ、1MΩ 分３档每簇数：1—10 连续可调。每秒数：200性：正、负、异 分三档。集电扫描信号峰值电压范围及电流容量：0—10V档 (10A)0—50V档 (1A)0—100V档 (0.***)0—500V档 (0.1A)0—5KV档 (5mA)0--500VAC档 (0.1A)功耗电阻： 0~500KΩ 分11档一般性能形式： 卧式外形尺寸：320×210×400(mm)重量： 约18kg电源电压：220V&plun;10%频率： 50Hz&plun;5%视在功率：非测试状态 约50VA功率 约80VA

技术参数：Y轴系统：a. 集电电流：WQ4828: 20μA/div ~ 1A/div，10A，15档b. 二管反向漏电流: 0.02μA/div ~ 1μA/div，6档X轴系统：a. 集电电压Vce: 10mV/div ~ 50V/div，500V，12档b. 基电压Vbe: 50mV/div ~ 1V/div，5档c. 二管反向耐压Vd: 100V/div ~ 500V/div，5000V，3档阶梯电流：WQ4828: 0.2μA/ ~ 0.1A/，1.1A，18档阶梯电压：10mV/ ~ 1V/，11V，7档阶梯数：0 ~ 10，连续可调阶梯偏置：&plun;1阶梯，连续可调扫描电源：a. 集电扫描电压(DC/AC)峰值：WQ4828: 10V(10A)，50V(2A)，100V(0.***)，500V(0.1A)b. 二管反向电压：5000V(5mA)功耗：WQ4828: 100W外形尺寸：32（长）×21（宽）×40（高）cm

QT14型晶体管特性曲线图示仪是一种以直观显示方式观察各种晶体管特性曲线的专用仪器。通过仪器的示波管荧光屏与仪器的标尺刻度配合，可以直接观测晶体管的共集电、共基和共发射的输入特性、输出特性、转换特性、b参数以及以a参数等，并可根据需要，测量晶体管的其他各项限特性与击穿特性参数，如反向饱和电流ICBO、ICBO、ICEO、IEBO和各种击穿电压BVCBO、BVCEO、BVEBO等。仪器的集电电流可达20A，基本满足 400W以下晶体管的测试。还可以通过测试台开关A、B的转换，迅速比较两个晶体管的同类特性。本仪器设有高压测试装置，可进行耐压5KV以下的二端器件的击穿电压及反向漏电流测试，其测试电流灵敏度可达1uA/div。本仪器的基阶梯信号还设有脉冲阶梯信号源，从而扩大了测量和应用范围，其空度比可由5～50％连续可调。本仪器具有用途广泛、读测简便、直接显示等优点，对晶体管的测试与合理使用都带来很大方便，同时由于全晶体管化和部分地采用了集成电路，使仪器的重量大为减轻，体积减小。技术性能Y轴偏转因数：集电电流范围（Ic）：0．001～2000mA/div按1、2、5、顺序分20档，误差≤&plun;3％。基电流或基源电压：0.5v/div，误差≤&plun;3％X轴偏转因数：集电电压范围（Vc）：0.01～50V／diV，按1、2、5、顺序分12档，误差≤&plun;3％。二端测试电压范围：100～500V／diV，按1、2、5、顺序分3档，误差≤&plun;3％基电压范围（Vb）：0.01～1V／div，按1、2、5、顺序分7档，误差≤&plun;3％基电流或基源电压：0.5V/div，误差≤&plun;3％放大器校准电压：本仪器输出校准电压按Y、X轴偏转因数的不同档，分别输入-0.1v、-0.2v、-0.5v校准电压，进行-10div校准。各档误差≤&plun;1％基阶梯信号：阶梯电流范围：0.5uA/～200mA/，按1、2、5顺序分18档，误差≤&plun;5％,阶梯电压范围：0.01～1v/，按1、2、5顺序分7档，误差≤&plun;5％。串联电阻：分0、1kΩ、1MΩ 3档，误差≤&plun;5％。阶梯波形：分正常（）及脉冲阶梯两种，脉冲阶梯占空比调节范围约为5-50%。每族数：0-10联系可调。每秒数：200次阶梯输入：分正常、零电压、零电流三档阶梯性：分正、负两档集电扫描信号源输出电压与档：0-20v 正、负连续可调0-100v 正、负连续可调0-500v 正、负连续可调输出电流容量：0-20v 20A(脉冲阶梯工作状态时)10A（峰值）0-100v 20A（峰值）0-500 0.4A（峰值）功耗电阻：0-1MΩ 按1、2、5顺序分23档，各档误差≤&plun;6％。高压输出：输出电压：直流0-5KV，正向连续可调。输出电流容量：为2mA功耗电阻：分250KΩ及2.5MΩ两档

HM6042图示仪测试电压40V，电流200mA，4W，游标读出功能，存储功能。操作简易半导体元件特性测试准确的游标对照快速容易地供元件比对参考资料记忆5轨迹屏幕显示低耗电量特性测试范围三个电压档Collector/Drain 电压≤2V,10V,40V&plun;5%三个电流档Collector/Drain 电流≤2mA,20Ma,200mA&plun;5%三个功率档功率≤0.04W,0.4W,4W&plun;10%Bas/Gate电压及电流lb 1μA~10μAVb 至2V&plun;5%Vg 至10V&plun;5%度静止精度Vc/d&plun;(2% o.v.+3位)Ic/d&plun;(2% o.v.+3位)lb&plun;(2% o.v.+3位)Vb&plun;(2% o.v.+3位)Vg&plun;(3% o.v.+3位)β至1000&plun;(5% o.v.+3位)β至100000&plun;[(6+0.001xβ)% o.v.+3位]动态精度h11≤1000Ω&plun;(12% o.v.+3位)≥1000Ω&plun;[(12+0.001meas.value)% o.v.+3位]h21≤1000&plun;(12% o.v.+3位)≥1000Ω&plun;[(12+0.001meas.value)% o.v.+3位]y21≤1000mS&plun;(12% o.v.+3位)h/y22≤1000mS&plun;(12% o.v.+3位)杂项功能参考测试值可储存游标测试功能单一模式计算测试点的值模式两个游标定位后h/y数据测试计算可以适用的元件Diodes,Zener DiodesNPN/PNP-TransistorsFET/MOS-FET(N/P-Channel)Thyristors显示器2x 16-Digit,LCD配合CRT,5曲线测试结果其他屏幕CRT6吋,8 x 10格 加速电压2KV 扫迹调校,在面板设置电源100-240VCA&plun;10%50/60Hz功耗36WATT工作温差0°C~40°C附件操作说明书,电源线,插入式测试袈
