口径规格:1"-4",DN25-100 材 质: SUS304 SUS316L 标 准: DIN、*** 应 用: 啤酒，业，饮料，制药

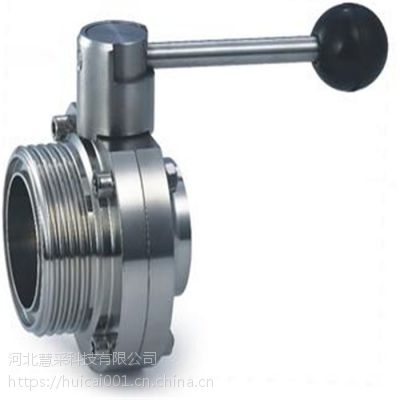

详细说明： CFDF系列蝶阀是一款卫生型、自动或手动操作的蝶阀，适合于不锈钢管道系统内的各类应用。 工作原理 CFDF型系列蝶阀既可通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。 执行器有三种标准款型，即常闭(NC)型，常开(NO)型和空气/空气(A/A)型。 执行器将一个活塞的轴向运动转换为阀门轴的90°旋转运动。当阀门体内的圆形蝶片接触到蝶阀的密封圈上时，执行器的扭矩增大，关闭阀门 选择不同的手动操作用的手柄可将阀门机械式锁定在开启,关闭,中间或其它的位置上。实现对流量进行调节。 技术参数 金属材质 与产品接触的部件 304L/316L (1.4307/1.4404) 锻造 不与产品接触的部件 304(1.4301) 可提供EN 10204 3.1B证书 密封材质 标配 EPDM 选配 FPM，Silicone，NBR 采用进口密封材料，所有密封材质均符合FDA 177.2600 温度 工作温度 -20~+135℃（EPDM） 灭菌温度 150℃(MAX 20min) 压力 工作压力 0~10bar 控制气源压力 5~8bar 表面处理 内表面处理 R≤0.8μm 外表面处理 R≤1.6μm 连接 连接标准 端: DIN 11850 系列0，2 端: Inch管径标准 连接方式: .快装.螺纹.法兰等 选配 智能 24V DC 1/2个电磁阀 位置传感器 24V DC 2只NPN或PNP位置传感器

卫生蝶阀可作以下用途： 精铸不锈钢阀门可适用于化工、石油、冶金、水暖、食品、药品等行业的水、气、汽、油品及腐蚀性介质的控制。卫生阀门、流体管件，特殊行业专用管件及机械配套设备可用于品、制药、啤酒、饮料、食用油等行业，满足其专业要求。按照不同的标准体系的产品，可适合于相应的配套设备标准体系，并可按用户的要求，非标产品，适用特殊用途。 卫生蝶阀产品优点 该蝶阀结构简单、体积小、重量轻、安装尺寸小、安装方便。流体进、出该阀方向可任意选择，具有双向作用。水平管道、垂直管道均可安装。操作方便，开关迅速，定位准确。手柄只需转动90°即可实现开关，蝶阀全开、45°开度和全关均设有手柄定位。密封性能好，使用超奥氏体不锈钢寿命长。阀座采用三元乙丙橡胶，具有很好的回弹性和高的使用寿命。该蝶阀可用于调节流量。手柄可于45°转角处定位，因此蝶板可以半开用于调节流量。 卫生蝶阀产品优点公 称 压 力 PN(mpa) 1.0壳体试验压力 PS(mpa) 1.5密封试验压力 1.1气密性试验压力 0.6适 用 介 质 制品、食品、制药、啤酒、化妆品等适 用 温 度 -10℃—+95℃ 卫生蝶阀主要零件材料零件名称 材 料 材质 SUS304 SUS316L 连接方式 通径 DN15-150 1"-6" 工作方式 手动，气动，电动 类型 管道系统 密封圈 三元乙丙橡胶衬 套 聚偏二乙烯卫生蝶阀产品选用说明请按照产品性能规范所提供的介质适用范围、压力等范围、温度适用范围正确选用产品，以免发生意外。卫生蝶阀产品维护使用及安装说明该蝶阀一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。本阀门安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。该阀安装完成通入压力介质时，转动手柄90°检查内外密封，如渗漏现象，即可投入正常使用。安装时须仔细核对卡箍连接型号是否一致，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。卫生蝶阀产品制造、检验标准制造标准：GB/T12237-1989检验标准：GB/T13927-1992 JB/T9092-1999
