| 是否进口：否 | 产地：邢台产地 | 加工定制：是 |
| 品牌：慧采 | 型号：2018款 | 订货号：HC0001 |
| 货号：01货号 | 规格：2018款 | 适用范围：范围广 |
| 是否跨境货源：否 |
产品简介:简要说明 U9915 脉冲式线圈测试仪即匝间缘测试仪采用高稳定性高压冲击电源和可控硅模块控制的高压开关器件，大幅提高产品的稳定性和可靠性；采用***的32位高性能处理器和高速FPGA，提供200Msps采样率和6500字节存储深度，使测试更加；***高速测试技术，测试速度可达15次/秒。性能特点 ■ 65k色7寸 TFT高清显示屏，中英文可选操作界面 ■ 200Msps波形采样率，6500bytes存储深度 ■ 高速测试，达15次/秒 ■ 四种波形比较判定方法：面积、面积差、电晕和相位差 ■ 的测试重复性，确保测试稳定 ■ 强大的电晕分析提取功能，挖掘产品潜在的缘问题 ■ 仪器参数自动保存，开机文件加载功能 ■ 波形垂直放大、水平缩放和移动功能，便于观察细节 ■ 样本平均功能，可进行多达32次标准波形的平均处理 ■ 自动标准采集模式，自动选择合适的采样率 ■ 破坏性测试为您选择合适测试电压 ■ 快速测试模式，可实时修改脉冲电压和采样率 ■ 消磁脉冲的施加，***测试波形一致 ■ 20000条历史测量数据的保存和判别统计功能，并可存储于U盘 ■ SAVE按键直接将屏幕图像（BMP、GIF、PNG）或者波形数据（CSV）存储于U盘 ■ 支持U盘升系统固件 ■ 脚控接口用于简便快速的测量 ■ Handler、RS232C、USB Device、USB Host和GPIB（选件）
 | | |
| 型号:JX169365带电绕组温升测试仪RC2010 | 型号:JX169336变压器低压全参数测试系统TH901 | 型号:JX169361数字匝间缘测试仪U9915 |

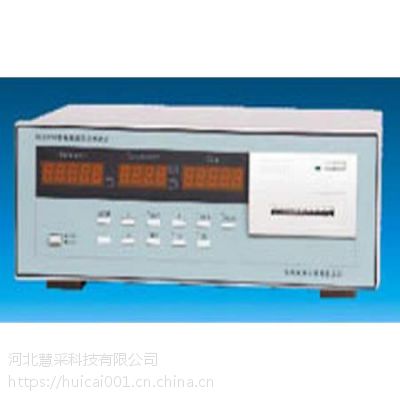

RC-2010带电绕组温升测试仪
◆三窗口同时显示冷或热态电阻，温升和试验时间；
◆电阻测量范围：0.5-4000Ω；准确度：0.2；
◆环境温度范围：0-50℃；准确度：&plun;0.5℃
◆前面板配微型打印机，实时定时打印温升试验数据；
◆采用"四端法"测量原理；
◆参数设定，串行接口，断电保存。
简要介绍
TH901型绕线元件综合测试系统是一套高精度，高自动化，率的测试系统。不但可以测试低压参数，安规参数，线圈脉冲参数， 而是能够自动保存测试数据，自动对测试数据进行统计分析。
■构件：TH2819XA型自动变压器测试系统TH9201型交/直流耐压缘电阻测试仪TH2882-5型脉冲式线圈测试仪高、低压一体化开关扫描治具17英寸标准机架工业控制电脑PC17英寸LCD显示器键盘、鼠标打印机（可选）
性能特点
■ 多功能：该系统可以测试圈数(Turn)，圈数比，电压比，漏感(LK)，电感(Ls)，品质因数(Q)，电容(Cx)，阻抗(Z)，交流电阻(ACR)，直流电阻(DCR)，引脚短路(PS)，平衡(BL)等低压参数。也可以进行交流耐压，直流耐压，缘电阻，线圈脉冲等高压参数的测试。
■ 率该系统可以自动从低压参数测试切换到高压参数测试，所以参数可以一次性测试完成，大大的提高了测试的效率
■ 数据库该系统将测试数据自动记录到数据库中，数据的记录更加快捷可靠，数据的保存更加方便，数据的都得到保障。
■ 统计功能该系统加入了各种统计功能，可以统计数据的合格率，C值，可以绘制控制图，分布图等图表。
■ 高自动化该系统能够自动切换高低压参数的测试，测试数据自动保存到数据库，对测试数据自动进行统计分析。
技术参数
低压参数测试 | |||
Items | 范围 | ||
测试频率 | 20Hz ～ 200kHz | ||
L、Lk | 0.01nH ～ 99.9999kH | ||
C | 0.00001pF ～ 9.99999F | ||
R、X、Z、DCR、ACR | 0.01mΩ ～ 99.9999MΩ | ||
Y、B、G | 0.01nS ～ 99.9999S | ||
D | 0.00001 ～ 99999.9 | ||
Q | 0.01 ～ 99999.9 | ||
θ | Deg -179.999°～179.999° Rad -3.14159 ～ 3.14159 | ||
Turns Ratio | 1：0.01—100：1 | ||
耐压缘测试 | |||
功能 | 输出电压 | 测试范围 | 测试精度 |
交流耐压 | 50VAC～2500VAC(邻Pin间)50VAC～5000VAC(隔Pin间) | 1uA ～ 30mA | &plun;(2%读数+5个字) |
直流耐压 | 50VDC～3500VDC(邻Pin间)50VDC～6000VDC(隔Pin间) | 0.1uA ～ 10mA | &plun;(2%读数+5个字) |
缘电阻 | 50VDC ～ 1000VDC | 0.1MΩ ～ 50GΩ | &plun;(15%读数+5个字) |
线圈脉冲测试 | |||
输出电压 | 500V～5000V，100V 步进，5% &plun;25V | ||
电感量测试范围 | >20uH | ||
波形采样 | 采样率： 40MSPS/25ns，20MSPS/50ns， 10MSPS/100ns， 5MSPS/200ns， 2.5MSPS/400ns， 1.25MSPS/800ns， 625kSPS/1.6μs， 312kSPS/3.2μs 分辨率： 8bits采样点： 960bytes | ||
简要说明
U9915 脉冲式线圈测试仪即匝间缘测试仪采用高稳定性高压冲击电源和可控硅模块控制的高压开关器件，大幅提高产品的稳定性和可靠性；采用***的32位高性能处理器和高速FPGA，提供200Msps采样率和6500字节存储深度，使测试更加；***高速测试技术，测试速度可达15次/秒。
性能特点
■ 65k色7寸 TFT高清显示屏，中英文可选操作界面
■ 200Msps波形采样率，6500bytes存储深度
■ 高速测试，达15次/秒
■ 四种波形比较判定方法：面积、面积差、电晕和相位差
■ 的测试重复性，确保测试稳定
■ 强大的电晕分析提取功能，挖掘产品潜在的缘问题
■ 仪器参数自动保存，开机文件加载功能
■ 波形垂直放大、水平缩放和移动功能，便于观察细节
■ 样本平均功能，可进行多达32次标准波形的平均处理
■ 自动标准采集模式，自动选择合适的采样率
■ 破坏性测试为您选择合适测试电压
■ 快速测试模式，可实时修改脉冲电压和采样率
■ 消磁脉冲的施加，***测试波形一致
■ 20000条历史测量数据的保存和判别统计功能，并可存储于U盘
■ SAVE按键直接将屏幕图像（BMP、GIF、PNG）或者波形数据（CSV）存储于U盘
■ 支持U盘升系统固件
■ 脚控接口用于简便快速的测量
■ Handler、RS232C、USB Device、USB Host和GPIB（选件）
