| 是否进口：否 | 产地：邢台产地 | 加工定制：是 |
| 品牌：慧采 | 型号：2018款 | 订货号：HC0001 |
| 货号：01货号 | 规格：2018款 | 适用范围：范围广 |
| 是否跨境货源：否 |
 | |
| 型号:RL018717Y型保温过滤器,Y型保温过滤器,BY41H过滤器 | 型号:RL018722BGL41H保温夹套Y型过滤器,过滤器 |

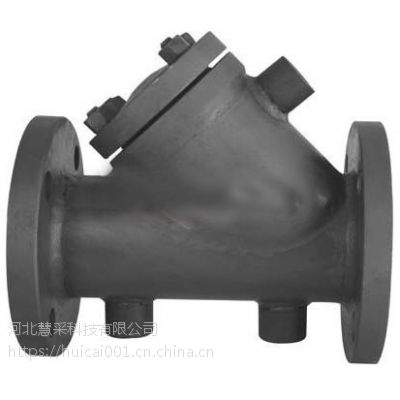

Y型保温过滤器特点
Y型保温过滤器用于水、油、气管道和各种设备上不可缺少的一种保温装置，通常装在减压阀、泄压阀、定水位阀或其他设备的进口端，用来清楚介质中的杂质，以保护阀及设备的正常使用。该过滤器具有结构简单，阻力小，排污方便等特点。一般用水滤网采用18~30目/英寸，通气滤网40~100目/英寸，如用户有特殊要求过滤网可定制。
型保温过滤器主要技术参数
型号 | 连接形式 | 公称压力MPa | 试验压力MPa | 工作压力MPa | 壳体材料 | 过滤网材料 | 适用介质 |
BY41H-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 1.1 | 水、油和气等 |
BY41H-16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨铸铁 | 1.76 | |
BY41H-26 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 | 2.75 |
口径DN | 外径DN | 螺栓孔中心圆直径 | 连接凸出部分直径D2 | 连接凸出部分高度f | 法兰厚度b | 螺栓孔径和数量Z-∮d |
PN=0.1MPa PN=0.25MPa PN=0.6MPa | ||||||
32 | 120 | 90 | 70 | 2 | 16 | 4-14 |
40 | 130 | 100 | 80 | 3 | 16 | 4-14 |
50 | 140 | 110 | 90 | 3 | 16 | 4-14 |
65 | 160 | 130 | 110 | 3 | 16 | 4-14 |
80 | 185 | 150 | 125 | 3 | 18 | 4-18 |
100 | 205 | 170 | 145 | 3 | 18 | 4-18 |
125 | 235 | 200 | 175 | 3 | 20 | 8-18 |
150 | 260 | 225 | 200 | 3 | 20 | 8-18 |
200 | 315 | 280 | 255 | 3 | 22 | 8-18 |
225 | 340 | 305 | 280 | 3 | 22 | 8-18 |
250 | 370 | 335 | 310 | 3 | 24 | 12-18 |
300 | 435 | 395 | 362 | 4 | 24 | 12-23 |
350 | 485 | 445 | 412 | 4 | 26 | 12-23 |
400 | 535 | 495 | 462 | 4 | 28 | 16-23 |
450 | 590 | 550 | 518 | 4 | 28 | 16-23 |
500 | 0 | 600 | 567 | 4 | 30 | 16-23 |
600 | 755 | 705 | 670 | 5 | 30 | 20-25 |
700 | 860 | 810 | 775 | 5 | 30 | 24-25 |
800 | 975 | 920 | 880 | 5 | 30 | 24-30 |
900 | 1075 | 1020 | 980 | 5 | 30 | 24-30 |
1000 | 1175 | 1120 | 1080 | 5 | 30 | 28-30 |
1200 | 1375 | 1320 | 1280 | 5 | 30 | 32-30 |
MP=0.1MPa | ||||||
25 | 115 | 85 | 65 | 2 | 16 | 4-14 |
32 | 135 | 100 | 78 | 2 | 18 | 4-18 |
40 | 145 | 110 | 85 | 3 | 18 | 4-18 |
50 | 160 | 125 | 100 | 3 | 20 | 4-18 |
65 | 180 | 145 | 120 | 3 | 20 | 4-18 |
80 | 195 | 160 | 135 | 3 | 22 | 4-18 |
100 | 215 | 180 | 155 | 3 | 22 | 8-18 |
125 | 245 | 210 | 185 | 3 | 24 | 8-18 |
150 | 280 | 240 | 210 | 3 | 24 | 8-23 |
175 | 310 | 270 | 240 | 3 | 26 | 8-23 |
200 | 335 | 295 | 265 | 3 | 26 | 8-23 |
225 | 365 | 325 | 295 | 3 | 26 | 8-23 |
BGL41H保温夹套Y型过滤器
Y型保温过滤器是用于水、油、气、沥青等管路和各种设备上不可缺少的一种保温装置，通常安装在减压阀、泄压阀、定水位器或其它设备的进口端，用来介质中的杂质，以保护阀门及设备的正常使用。Y型保温过滤器具有结构简单，阻力小，排污方便等优点。在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，Y保温型过滤器的连接尺寸要比Y型过滤器大一到两个规格。
主要技术参数
型号 | 连接形式 | 公称压力MPa | 试验压力MPa | 工作压力MPa | 壳体材料 | 过滤网材料 | 适用介质 |
BY41H-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 1.1 | 水、油和气等 |
BY41H-16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨铸铁 | 1.76 | |
BY41H-26 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 | 2.75 |
外形尺寸
| 通径 DN | 全夹式 | L | 半夹式 | H |
| 25/50 | 220 | 250 | 100 | |
| 32/65 | 250 | 300 | 150 | |
| 40/65 | 250 | 300 | 150 | |
| 50/80 | 290 | 320 | 175 | |
| 65/100 | 390 | 420 | 270 | |
| 80/125 | 430 | 500 | 350 | |
| 100/150 | 500 | 600 | 420 | |
| 125/200 | 550 | 650 | 420 | |
| 150/200 | 550 | 650 | 420 | |
| 200/250 | 600 | 750 | 460 |
