1、慈溪Y42X/F-16弹簧薄膜式活塞式减压阀RL017437Y12X/F-16/25C弹簧活塞式减压RL017443的具体说明

【河北慧采科技开发有限公司】行业100佳满意产品★★2017年知名企业荣誉★★诚信经营示范单位★★2017年工业品企业★★消费者放心满意品牌★★拨打电话请告诉我产品订货

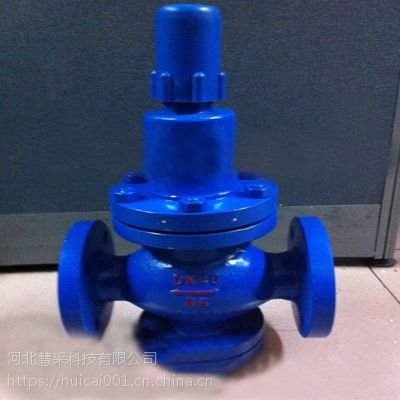

2、慈溪Y42X/F-16弹簧薄膜式活塞式减压阀RL017437Y12X/F-16/25C弹簧活塞式减压RL017443的具体说明图片

型号:RL017437Y42X/F-16弹簧薄膜式活塞式减压阀	型号:RL017443Y12X/F-16/25C弹簧活塞式减压

3、慈溪Y42X/F-16弹簧薄膜式活塞式减压阀RL017437Y12X/F-16/25C弹簧活塞式减压RL017443的具体说明内容

型号:RL017437Y42X/F-16弹簧薄膜式活塞式减压阀

减压阀产品概述

Y42X型减压稳压阀，是一种以活塞代替膜片的压力调节阀。此膜片式提高寿命三倍以上。口径小于DN50的建议选用Y110和Y116(螺纹连接)的隔膜型减压阀；口径大于等于DN50的建议选用Y42X(法兰连接)的活塞型减压阀。该类减压阀门属于可调节型减压阀，阀后的压力可根据需要调节，投入使用后阀后压力始终减至并稳定在设定值，不因阀前压力、流量的波动而改变。减压阀选材优质，性能可靠，使用寿命长。

Y42X/F-16弹簧薄膜式减压阀结构特点和用途

本系列减压阀属于直接作用式薄膜弹簧减压阀，水用减压阀．主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。

Y42X弹簧薄膜式减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。

弹簧薄膜式减压阀调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

主要技术参数和性能指标

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃
*：壳体试验不包括膜片、阀盖



主要零件材料：

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	橡胶
密封圈	橡胶
膜片	夹织物橡胶
调节弹簧	60Si2Mn



流量系数(Cv)：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	2	3.5	4	4.5	14	14.5	15	60		120	140	230	350	520	690	950	1400



栏目页面:/product/2442.html
弹簧活塞式减压阀
来源网址:/chanpin/did-17437-pid-2442.html
Y42X/F-16弹簧薄膜式活塞式减压阀
型号:RL017443Y12X/F-16/25C弹簧活塞式减压

弹簧薄膜式减压阀结构特点和用途

本系列减压阀属于直接作用式薄膜弹簧减压阀，水用减压阀．主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。

弹簧薄膜式减压阀调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

主要技术参数和性能指标

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃
*：壳体试验不包括膜片、阀盖

主要零件材料：

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	橡胶
密封圈	橡胶
膜片	夹织物橡胶
调节弹簧	60Si2Mn

流量系数(Cv)：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	2	3.5	4	4.5	14	14.5	15	60		120	140	230	350	520	690	950	1400







栏目页面:/product/2442.html
弹簧活塞式减压阀
来源网址:/chanpin/did-17443-pid-2442.html
Y12X/F-16/25C弹簧活塞式减压
