| 是否进口：否 | 产地：邢台产地 | 加工定制：是 |
| 品牌：慧采 | 型号：2018款 | 订货号：HC0001 |
| 货号：01货号 | 规格：2018款 | 适用范围：范围广 |
| 是否跨境货源：否 |
产品简介:简要介绍线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等缘性能的降低。 TH2882A系列脉冲式线圈测试仪是采用高速取样技术研制的***线圈类产品缘性能的测试仪器，可为大多数线圈类产品提供测试解决方案。 TH2882A将标准线圈的采样波形存储于仪器中，测试时将被测波形与标准波形比较，根据设定的判据（面积、面积差、相位差、电晕等）以判定被测线圈的优劣。 TH2882AS主要用于测试具有三组线圈之各种三相三线制或三相四线制电机产品，测试波形可与仪器内部标准波形比较，也可不需标准波形而在不同线圈间比较其一致性。性能特点 ■ 三相线圈脉冲式测试三相电机/电感、变压器线圈■ 低电感量：小至10μH ；低能量测试：线圈损伤■ 快速判断线圈缘性能：速度达5.5次/秒■ 四种波形比较方法■ 40MSPS采样率■ 320×240点阵图形LCD显示■ 中英文操作界面■ 可编程的多种触发方式■ 电压、时间和频率测量功能■ Handler, RS-232C, USB host,GPIB(选件) 接口■ USB盘可存储500组标准波形技术参数 型号 TH2882AS-5 输出脉冲电压 500V-5000V&plun;5%, 100V 步进 电压控制方式 正常：编程设定测试端开路时电压恒定：电压自动控制，不受绕线阻抗影响 测试范围 三相三线制 三相四线制 脉冲能量 ≤250milli-焦耳 电感量测试范围 ≥200μH 显示器 320×240点LCD屏幕，240×200点波形显示 显示内容 设定参数，标准与被测波形，测量与比较结果 波形采样 40 MSPS采样率，8位，960点 输入阻抗 10MΩ(电阻分压器)测量速度三相 2.0次/秒（波形显示OFF）,1.5次/秒（波形显示ON） 显示波形测量 电压，时间，频率 触发方式 内部/手动（脚控）/外部/总线 比较方式 面积比较，面积差比较，电晕放电，相位差比较 测量重复精度 &plun;1%判别输出 PASS/FAIL 显示，报警 存储器 仪器内部可存储60组标准波形USB盘可存储500组标准波形 接口 H
 | | |

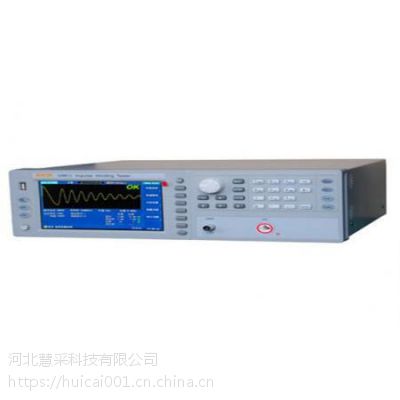

| 型号:JX169353双通道脉冲式线圈测试仪U9825 | 型号:JX169341匝间耐压测试仪YD2882-5 | 型号:JX169337线圈类匝间缘测试仪TH2882AS-5 |
性能指标 | |||||||
型号 | U9813 | U9823 | U9843 | U9815 | U9825 | U9845 | |
通道数 | 1 | 2 | 4 | 1 | 2 | 4 | |
脉冲电压 | 100V~3000V，10V步进 脉冲电压准确度&plun;5%&plun;10V | 100V~5000V，10V步进 脉冲电压准确度&plun;5%&plun;10V | |||||
电感测试范围 | ≥10uH | ≥20uH | ≥10uH | ≥20uH | |||
脉冲能量 | 0.09焦耳 | 0.25焦耳 | |||||
测量速度 | 单通道：15次/秒 多通道：单绕组测试12次/秒，四绕组测试2次/秒 | ||||||
施加脉冲数 | 测试脉冲多32次，消磁脉冲多8次 | ||||||
输入阻抗 | 10M | ||||||
显示器 | 800x480点65k色TFT 波形显示范围650x256，支持1.5倍放大显示 | ||||||
波形采集 | 采样率:100Msps,10可调 分辨率:8Bits 存储深度:6500字节 样本平均:1-32 | ||||||
判定方法 | 面积、面积差、电晕放电、相位差 | ||||||
测量重复精度 | &plun;1% | ||||||
波形测量 | 电压，频率，时间 | ||||||
触发方式 | 手动触发（包含脚控），外部触发，内部触发，总线触发 | ||||||
判别输出 | OK/NG显示，LED灯指示，蜂鸣器报警 | ||||||
测量统计 | 含测量时间和测量结果的统计功能，多保存20000条 | ||||||
存储器 | 内部 | 300组 | 150组 | 120组 | 300组 | 150组 | 120组 |
U盘 | 600组（标准波形数据和测量设置参数，上同） | ||||||
接口 | Handler（START,STOP,PASS,FAIL,BUSY,EOC） RS232C USBDevice（支持USBTMC和USBCDC） USBHost（支持FAT16和FAT32，支持保存BMP、GIF、PNG图像文件，支持保存CSV格式波形数据和统计数据，支持保存设置文件） GPIB（选件） | ||||||
电源 | |||||||
供电电源 | 220V&plun;10%50Hz&plun;5% | ||||||
电源功耗 | ≤50VA | ||||||
通用条件 | |||||||
工作环境 | 温度 | 0℃-40℃ | |||||
湿度 | ≤75%R.H. | ||||||
重量 | 5Kg | ||||||
尺寸(HxWxD) | 132mmx400mmx350mm | ||||||
人性化操作界面，采用大屏幕LCD点阵图形显示
快速判断线圈缘性能
低能量测试，线圈损伤
可将标准波形存储在机内，与被测件的波形
进行自动比较
低电感量脉冲测试，小至10μH
对波形的面积、面积差、频率、电晕量进行比较
是***线圈类产品缘性能的分析测试仪器
型号 | YD2882-3 | YD2882-5 |
脉冲电压范围 | 300V-3000V | 500V-5000V |
脉冲电压步进 | 50V | 100V |
脉冲电压准确度 | 5%&plun;15V | 5%&plun;25V |
小测试电感量 | 10μH | 20μH |
输入阻抗 | 10MΩ | |
平均次数 | 1-99次，可编程 | |
波形测量 | 电压，时间，频率 | |
触发方式 | 手控，脚控 | |
判别模式 | 面积，面积差，电晕放电量，相位差 | |
面积重复精度 | 1% | |
面积差重复精度 | 1% | |
存储波形能力 | 100组波形 | |
判别方式 | 合格，不合格讯响 | |
接口 | PLC接口，RS232C选件 | |
工作温湿度 | 0℃-40℃，≤85%RH | |
电源要求 | 198V-242V AC,47.5Hz-52.5Hz | |
外形尺寸 | 400×190×360（mm) | |
重量 | 13kg | |
简要介绍
线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等缘性能的降低。
TH2882A系列脉冲式线圈测试仪是采用高速取样技术研制的***线圈类产品缘性能的测试仪器，可为大多数线圈类产品提供测试解决方案。
TH2882A将标准线圈的采样波形存储于仪器中，测试时将被测波形与标准波形比较，根据设定的判据（面积、面积差、相位差、电晕等）以判定被测线圈的优劣。
TH2882AS主要用于测试具有三组线圈之各种三相三线制或三相四线制电机产品，测试波形可与仪器内部标准波形比较，也可不需标准波形而在不同线圈间比较其一致性。
性能特点
■ 三相线圈脉冲式测试三相电机/电感、变压器线圈
■ 低电感量：小至10μH ；低能量测试：线圈损伤
■ 快速判断线圈缘性能：速度达5.5次/秒
■ 四种波形比较方法
■ 40MSPS采样率
■ 320×240点阵图形LCD显示
■ 中英文操作界面
■ 可编程的多种触发方式
■ 电压、时间和频率测量功能
■ Handler, RS-232C, USB host,GPIB(选件) 接口
■ USB盘可存储500组标准波形
技术参数
型号 | TH2882AS-5 | |
输出脉冲电压 | 500V-5000V&plun;5%, 100V 步进 | |
电压控制方式 | 正常：编程设定测试端开路时电压恒定：电压自动控制，不受绕线阻抗影响 | |
测试范围 | 三相三线制 三相四线制 | |
脉冲能量 | ≤250milli-焦耳 | |
电感量测试范围 | ≥200μH | |
显示器 | 320×240点LCD屏幕，240×200点波形显示 | |
显示内容 | 设定参数，标准与被测波形，测量与比较结果 | |
波形采样 | 40 MSPS采样率，8位，960点 | |
输入阻抗 | 10MΩ(电阻分压器) | |
测量速度 | 三相 | 2.0次/秒（波形显示OFF）,1.5次/秒（波形显示ON） |
显示波形测量 | 电压，时间，频率 | |
触发方式 | 内部/手动（脚控）/外部/总线 | |
比较方式 | 面积比较，面积差比较，电晕放电，相位差比较 | |
测量重复精度 | &plun;1% | |
判别输出 | PASS/FAIL 显示，报警 | |
存储器 | 仪器内部可存储60组标准波形USB盘可存储500组标准波形 | |
接口 | HANDLER,RS232C,GPIB(选件)， | |
